[企业路由器] IPSec VPN设置指南
应用背景
企业路由器针对企业应用,提供多类VPN功能。其中IPSec VPN可以实现企业站点之间搭建安全的数据传输通道,将接入网络的企业分支机构与总部网络通过安全隧道互联,实现资源、信息共享。
本文介绍使用企业路由器搭建IPSec安全隧道的设置方法。
需求分析

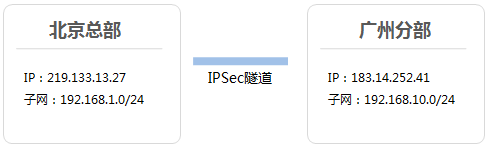

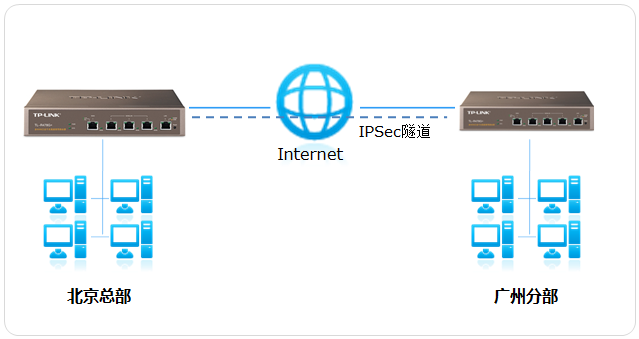

某公司需要将北京总部与广州分公司通过VPN互联,实现相互访问内部资源,要求隧道安全。网络情况如下:
详细的IPSec参数设置在设置步骤中规定。
**注意:**以上网络参数仅供举例参考,具体配置以实际要求为准。
设置步骤
第一步 总部-IKE安全提议增加
进入VPN >> IKE >> IKE安全提议,设置MD5-3DES-DH2 安全组,点击 新增,如下图所示:
注意: 可以选择设置更高级别的加密和验证算法,但需确保总部-分部的安全提议配置相同。
第二步 总部-IKE安全策略设置

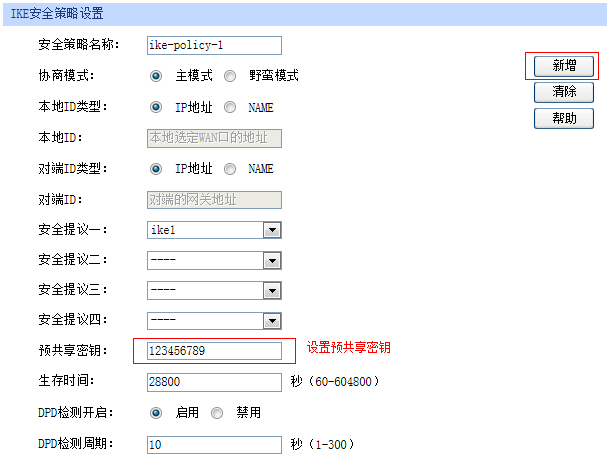

进入VPN >> IKE >> IKE安全策略,按照参数设置列表设置好规则,点击 新增,如下图所示:
第三步 总部-IPSec安全提议添加
进入VPN >> IPSec >> IPSec安全提议,设置ESP-MD5-3DES安全提议,点击 新增,如下图所示:
第四步 总部-IPSec安全策略添加

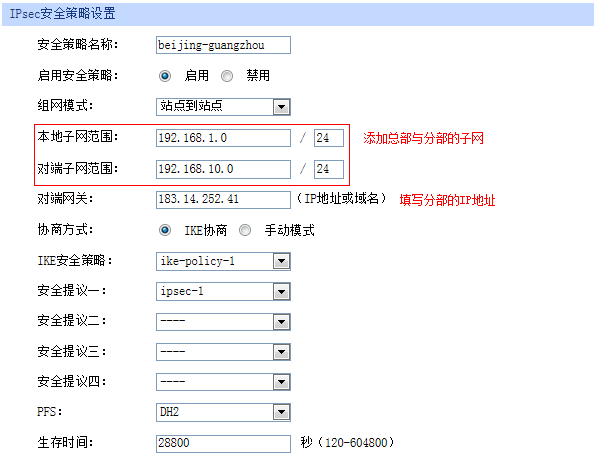

进入**VPN >> IPSec >> IPSec安全策略,**按照参数设置列表设置好规则,点击 新增,如下图所示:
选择 启用 并点击 保存,开启IPSec VPN功能。
至此,总公司路由器的IPSec VPN设置完成,
第五步 分部-添加对应提议和策略

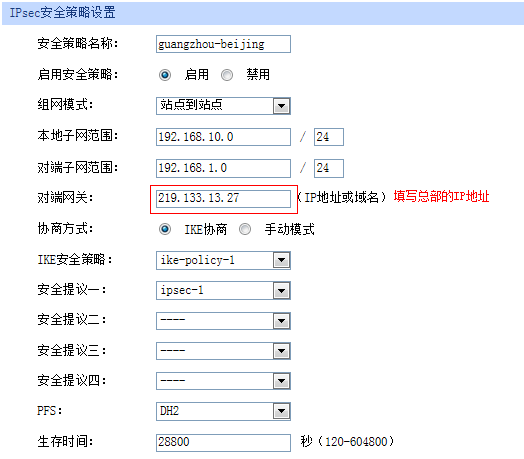

广州分公司的路由器上需要设置与北京总部相同的IKE提议、IKE安全策略,配置与总部相同的IPSec安全提议,最后添加如下的IPSec安全策略:
添加之后务必启用IPSec功能。
注意: 添加信息需与总部设置的规则对应。
第六步 总部-分布 隧道建立成功

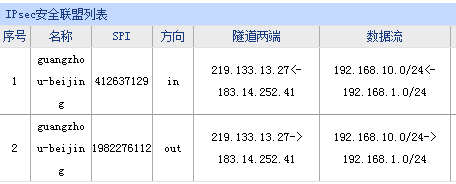

进入VPN >> IPSec >> IP Sec安全联盟,查看到安全联盟中有对应隧道条目,表明IPSec VPN建立成功,如下图所示:
至此,总部与分部的IPSec安全隧道建立成功,两个网络之间相互可以访问。
如果有多个分部需要与总部建立IPSec隧道,需要在总部路由器进行如下配置:
1、为分部设置IKE安全策略(IKE安全提议可以共用)。
2、为分部设置IPSec安全策略(IPSec安全提议可以共用)。
分部路由器进行对应配置即可。
如果设置好IPSec,但是隧道无法建立,解决方法请参考:http://service.tp-link.com.cn/detail_article_1557.html
