JavaCV入门指南:调用opencv原生API和JavaCV是如何封装了opencv的图像处理操作?
一、前言

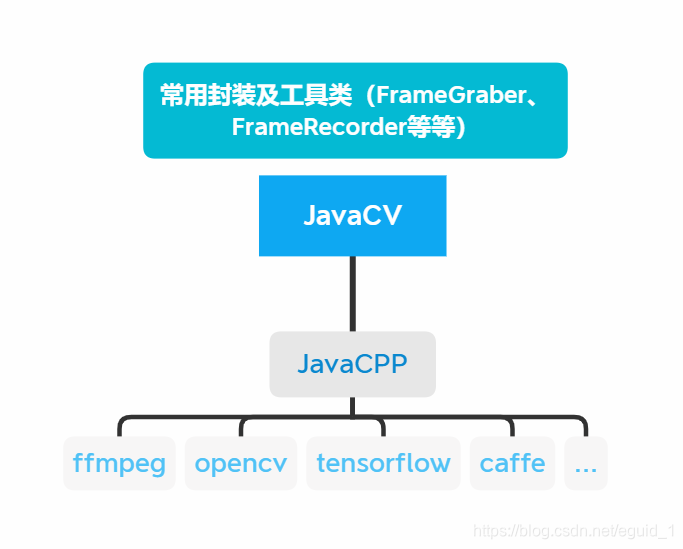

通过第二章的JavaCV入门指南:调用FFmpeg原生API和JavaCV是如何封装了FFmpeg的音视频操作大家已经知道javacv的答题结构如图:
二、javaCPP直接调用opencv的API
我们通过《实时视频添加文字水印并截取视频图像保存成图片》作为实例来阐述,实例地址:
openCV图像处理之1:实时视频添加文字水印并截取视频图像保存成图片,实现文字水印的字体、位置、大小、粗度、翻转、平滑等操作
这部分内容主要是如何调用opencv的API,本系列作为JavaCV入门指南不会讲解opencv的具体用法,如果想要深入学习opencv部分,除了博主的opencv系列之外,还可以参考opencv的官方文档及实例。
三、JavaCV是如何封装了opencv的音视频及图像处理操作?
与ffmpeg相似的是,JavaCV把opencv的操作也抽象成了“读取媒体文件或地址,循环抓取图像,停止”的流程,其中不同的是,opencv可以直接循环读取设备列表:详细请参考:
opencv图像处理3:使用opencv原生方法遍历摄像头设备及调用(方便多摄像头遍历及调用,相比javacv更快的摄像头读取速度和效率,方便读取后的图像处理)
JavaCV把opencv的操作分成了两大块:OpenCVFrameGrabber和OpenCVFrameRecorder。其中OpenCVFrameGrabber用来读取设备、视频流媒体和图片文件等,而OpenCVFrameRecorder则用来录制文件。
1、OpenCVFrameGrabber读取设备、媒体文件及流
OpenCVFrameGrabber其实内部封装了opencv的VideoCapture操作,支持设备、视频文件、图片文件和流媒体地址(rtsp/rtmp等)。
可以通过 ImageMode设置色彩模式,支持ImageMode.COLOR(色彩图)和ImageMode.GRAY(灰度图)
支持的格式请参考:http://mp4ra.org/#/codecs和https://www.fourcc.org/codecs.php这两个列表。
注意:opencv并不支持音频读取和录制等操作,只支持视频文件、视频流媒体、图像采集设备的画面抓取。另外需要注意的是,读取非动态图片,只能读取一帧。
通过OpenCVFrameRecorder的grab()抓取到的图像是Frame,其实javaCV内部通过OpenCVFrameConverter把opencv的Mat转换为了Frame,也即是说,可以通过OpenCVFrameConverter实现Mat和Frame的互转。
2、OpenCVFrameRecorder录制媒体文件
opencv的录制支持的视频编码fourCC的编码集请参考:http://mp4ra.org/#/codecs和https://www.fourcc.org/codecs.php这两个列表。
OpenCVFrameRecorder主要封装了opencv的VideoWriter模块,用来实现视频流媒体的录制操作,支持的格式同样参考:http://mp4ra.org/#/codecs和https://www.fourcc.org/codecs.php这两个列表。
通过循环recordFrame就可以录制视频流媒体,当然如果是进行图像处理操作,得到的是mat,就可以通过OpenCVFrameConverter把Mat转换成Frame即可进行record()录制操作。
3、OpenCVFrameConverter进行Mat、 IplImage和Frame的互转
由于我们使用opencv需要进行图像处理等操作,处理完得到的是Mat或者IplImage,读取和录制却是Frame,所以需要使用OpenCVFrameConverter提供的转换操作来完成两个对象间的转换操作。
- IplImage与Frame互转
//把frame转换成IplImage
IplImage convertToIplImage(Frame frame)
//把IplImage转换成frame
Frame convert(IplImage img)
- Mat与Frame互转
//frame转换成Mat
Mat convertToMat(Frame frame)
//mat转换成frame
Frame convert(Mat mat)
