SpringCloud微服务(07)：Zipkin组件，实现请求链路追踪

一、链路追踪简介

1、Sleuth组件简介

Sleuth是SpringCloud微服务系统中的一个组件，实现了链路追踪解决方案。可以定位一个请求到底请求了哪些具体的服务。在复杂的微服务系统中，如果请求发生了异常，可以快速捕获问题所在的服务。

2、项目结构

• 启动顺序如下

* 注册中心
node07-eureka-7001
* 链路数据收集服务
node07-zipkin-7003
* 服务提供
node07-provider-6001
node07-provider-6002
* 网关路由
node07-zuul-7002

二、搭建链路服务

1、核心依赖

<dependency>
    <groupId>io.zipkin.java</groupId>
    <artifactId>zipkin-server</artifactId>
</dependency>
<dependency>
    <groupId>io.zipkin.java</groupId>
    <artifactId>zipkin-autoconfigure-ui</artifactId>
</dependency>

• 启动类注解：@EnableZipkinServer

2、配置文件

server:
  port: 7003
spring:
  application:
    name: node07-zipkin-7003
eureka:
  instance:
    hostname: zipkin-7003
    prefer-ip-address: true
  client:
    service-url:
      defaultZone: http://registry01.com:7001/eureka/

三、服务配置

这里网关，zuul-7002，服务提供，provider-6001，provider-6002的配置相同。

1、核心依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

2、配置文件

spring:
  zipkin:
    base-url: http://localhost:7003
  sleuth:
    sampler:
      # 数据 100% 上传
      percentage: 1.0

四、测试流程

1、注册中心

一次启动上述服务之后，查看注册中心：

2、请求流程

访问接口

http://localhost:7002/v1/api-6001/get6001Info

这个请求从网关服务进入，到达6001端口服务之后，请求6002端，最终返回结果。

• 6001接口

@Autowired
private RestTemplate restTemplate ;
@RequestMapping("/get6001Info")
public String get6001Info (){
    String server_name = "http://node07-provider-6002" ;
    return restTemplate.getForObject(server_name+"/get6002Info",String.class) ;
}

• 6002接口

@RequestMapping(value = "/get6002Info",method = RequestMethod.GET)
public String get6002Info () {
    Home("provider-6002");
    return "6002Info" ;
}

3、链路管理界面

• UI界面

访问接口

http://localhost:7003/zipkin/

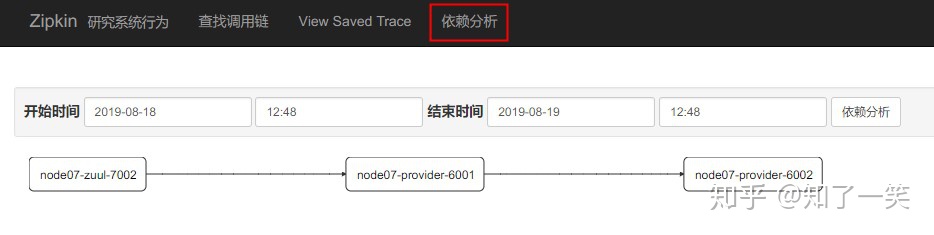

• 依赖分析

如图点击，【依赖分析】，和上面描述的请求过程完全一致。

这样，案例就结束了。
